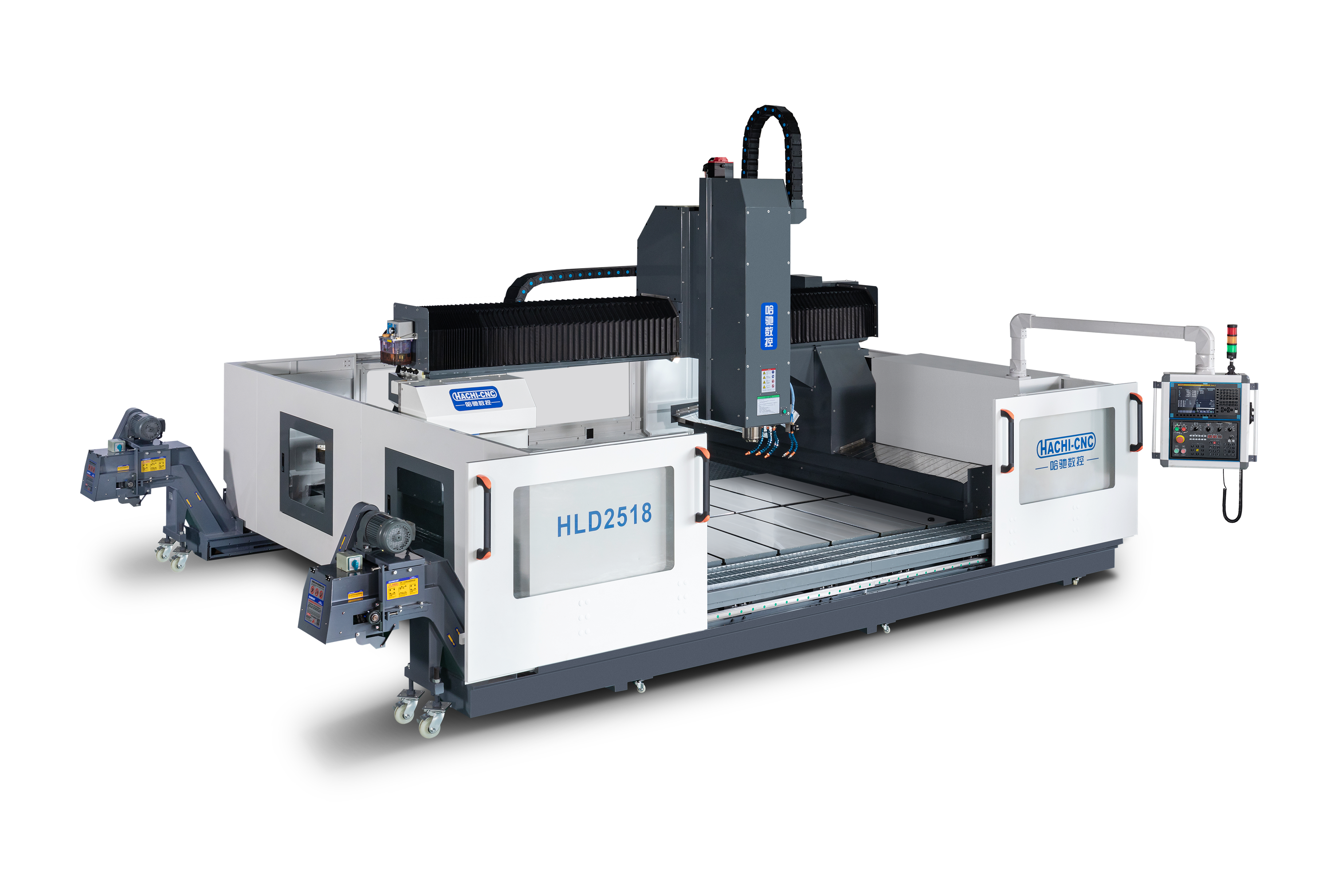

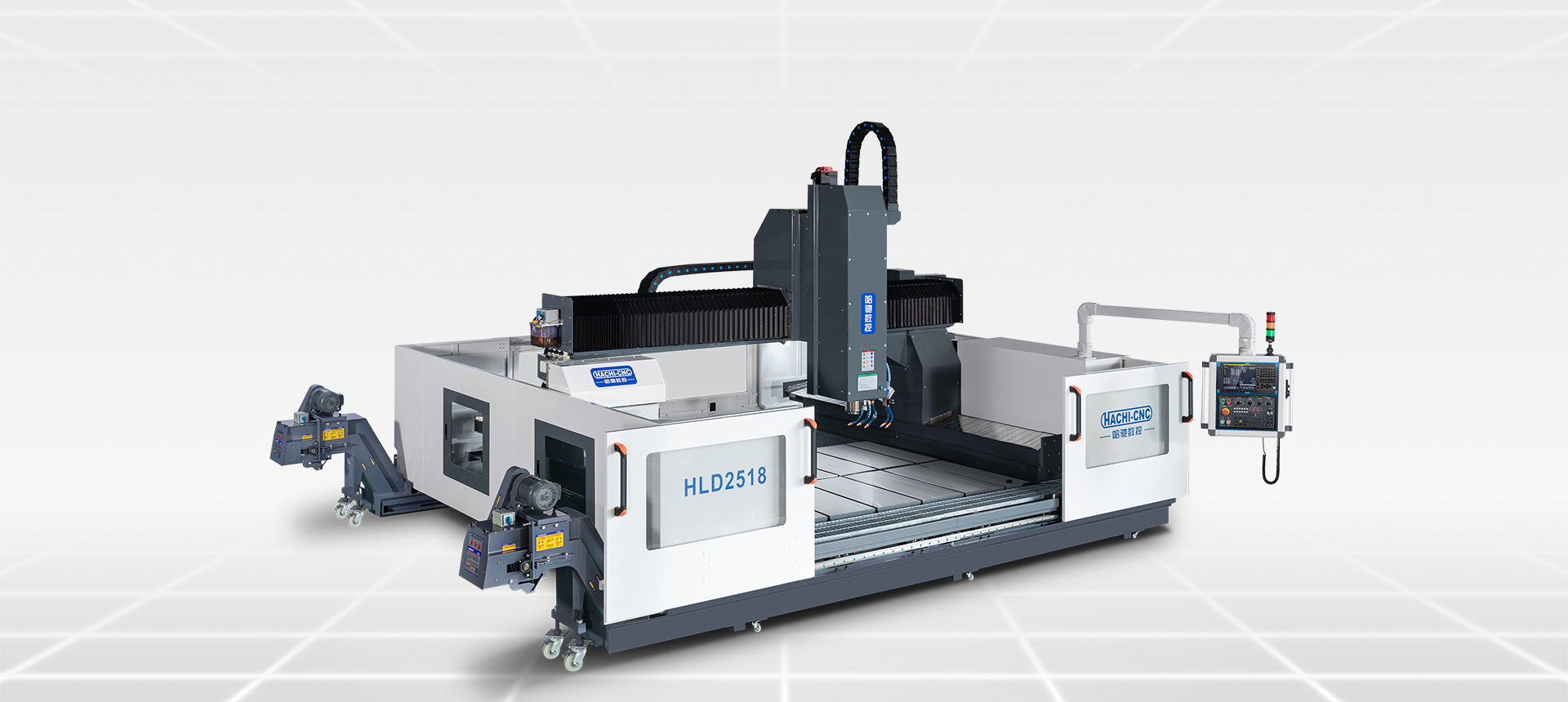

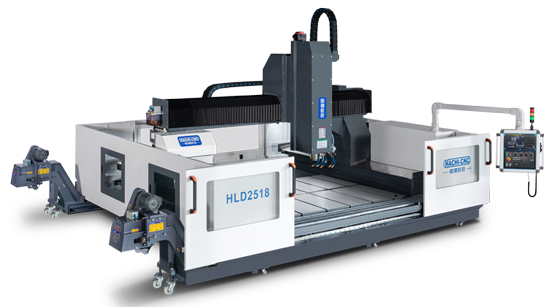

高速龍門加工中心(HLD系列)
(新能源汽車部件加工專用機型-HLD2518)

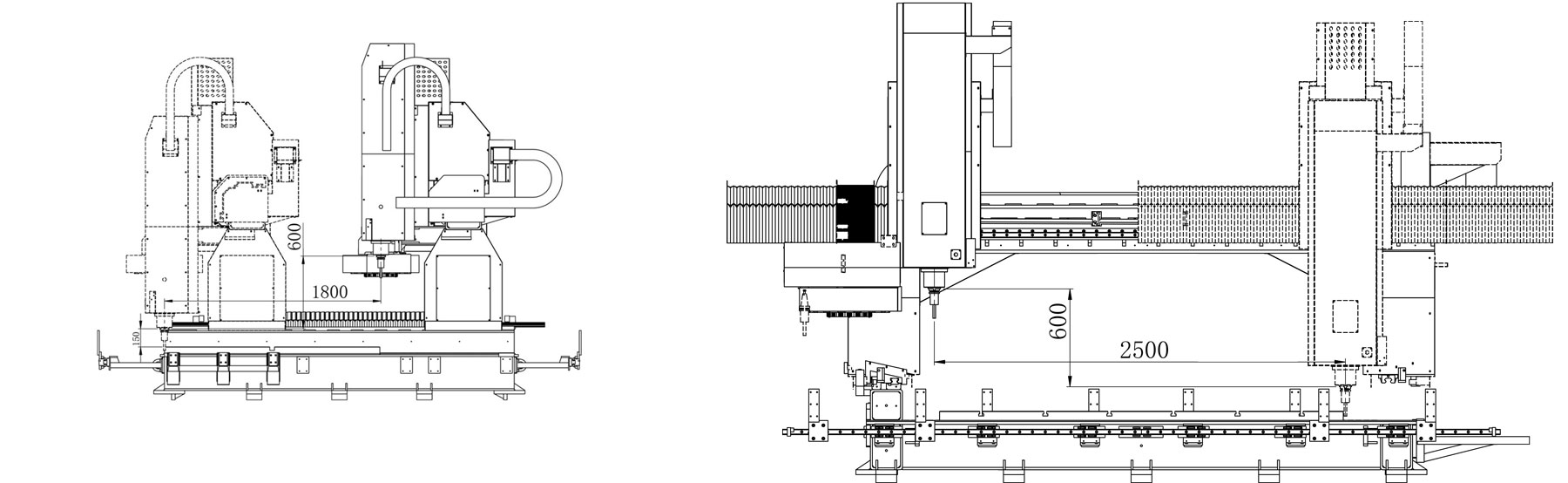

HLD2518-畫冊行程圖示-2
產品參數
  • 設備介紹:本設備集銑削、鉆孔、攻牙為一體的自動化復合型龍門加工中心,適合各種長度銅、鋁和非金屬的型材、板材加工。

  • 配置簡介:使用120mm直徑的BT40主軸,進口高端數控系統,配有自動排屑機。

  • 應用領域:新能源汽車電池托盤、板材類加工、軌道交通等。

  • 特點概述:新能源汽車部件加工專用,加工零件范圍大,加工精度高、速度快,雙排屑機設計便于排屑。


HLD 2518 系列參數 HLD 2518 Series Technical Parameter Table

項目單位參數
行程X軸mm2500
Y軸mm1800
Z軸mm600
主軸鼻端到工作臺端面距離mm150
移動快移速度X/Y/Zm/min505030
切削進給X/Y/Zmm/min150001500015000
精度定位精度(全程)X/Y/Zmm0.030.030.02
重復定位精度X/Y/Zmm0.030.030.02
主軸最高轉速rpm12000
主軸孔錐度7/24 錐度NO.40
主軸規格
BT40
伺服功率三軸伺服馬達功率X/Y/ZKW3.0+3.03.03.0
主軸伺服馬達功率KW7.5/15
項目單位參數
刀庫刀庫形式圓盤式
刀柄規格BT40
刀具數量24
換刀時間(刀對刀)sec6
拉釘形式45°
潤滑冷卻潤滑系統自動導軌油潤滑裝置
冷卻系統噴霧式/噴水式切削冷卻系統
動力電力KVA25(380V、50HZ)
氣源Mpa0.6-0.9
機械規格操作系統FANUC/MITSUBISHI
機床高度(Z軸正極限)mm約3000
機床寬度(Y軸負極限)mm約5200
整機長度mm約4800+1000
占地面積mm2約4800+1000*5200
整機重量KG約10500
×
